Nadřazené | Vizualizace dat: typy grafů |
Navazující | Spojnicové grafy, Koláčové grafy |
Sloupcový graf (bar chart) znázorňuje data pomocí obdélníků (sloupců), jejichž délka odpovídá hodnotě, kterou představují. Sloupce mohou být uspořádány svisle nebo vodorovně. Vodorovně uspořádané sloupcové grafy se také někdy označují jako řádkové či pruhové.

Typ zobrazených dat
Sloupcový graf se používá především pro vyjádření hodnot příslušných ke kategorickým datům.
kategorická proměnná (jednotlivé sloupce) | příslušná hodnota (délka obdélníku) |
---|---|
nemoci | počty úmrtí |
státy | rozlohy |
města | počty obyvatel |

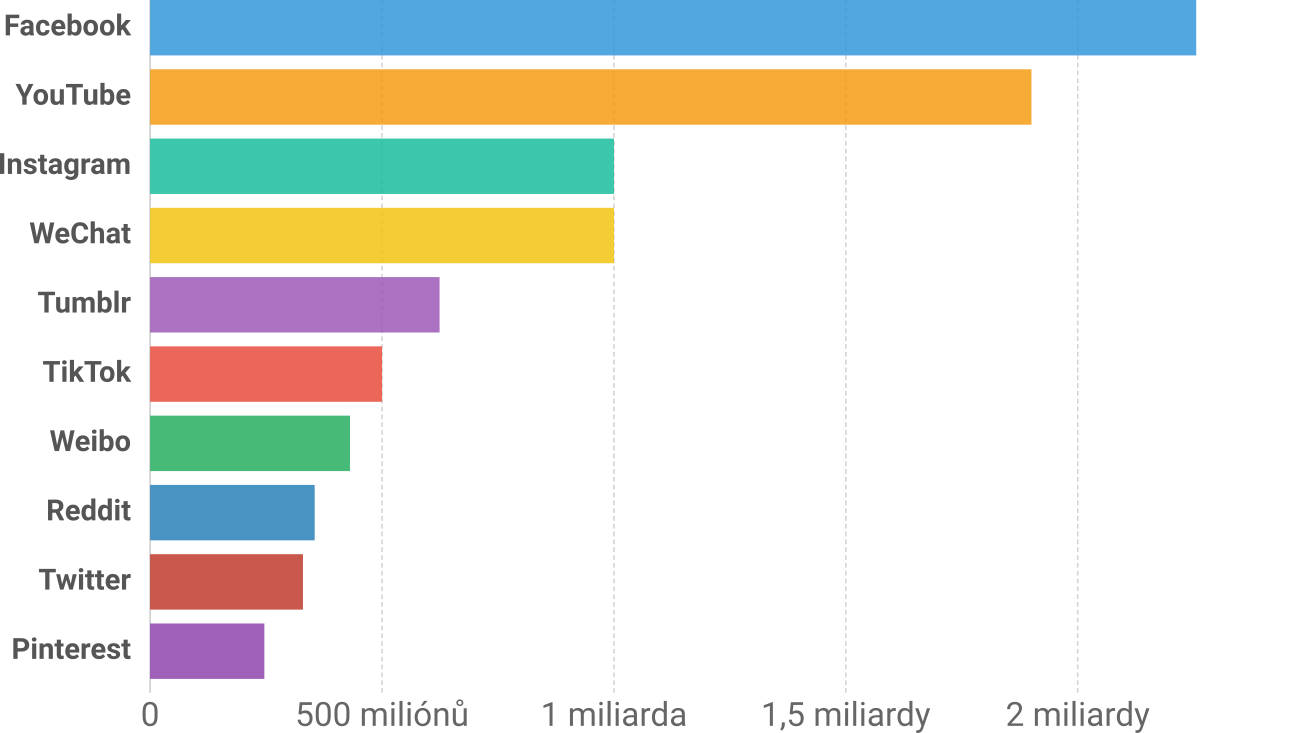

sociální sítě | počty uživatelů |
Sloupcový graf většinou není vhodný pro zobrazení změn v čase, k tomu lépe slouží spojnicové grafy.
Varianty grafu
Skupinový sloupcový graf (grouped bar chart, clustered bar chart) pro každou skupinu zobrazuje několik hodnot formou sloupců vedle sebe. Následující příklad pro každou zemi zobrazuje spotřebu zvlášť piva a vína.

Skládaný sloupcový graf (stacked bar chart) zobrazuje také pro každou skupinu několik hodnot, ale ty jsou nyní poskládány nad sebe, díky čemuž můžeme snadno porovnávat jejich součet. Následující graf zobrazuje zisky medailí z olympiád. Medaile jsou dělené podle své hodnoty (zlato, stříbro, bronz), současně však snadno vidíme i celkové zisky.

Nevhodná zobrazení sloupcového grafu
Sloupcové grafy se někdy zobrazují pomocí 3D znázornění (kvádry místo obdélníků). Tento způsob zpracování většinou není vhodný, protože je náročnější z něj přesně odhadnout zobrazené hodnoty.
Sloupce někdy nebývají přesně úměrné příslušné hodnoty („graf nezačíná od nuly“), což může být zavádějící a uměle vytvářet dojem, že rozdíly mezi kategoriemi jsou větší než ve skutečnosti.

Rozhodovačka
Rychlé procvičování výběrem ze dvou možností.

Sloupcové grafy (lehké)
53 zadání
Typicky zabere: 7 min
Ukázka
Kolik je dohromady na palouku bytostí?

Sloupcové grafy (střední)
59 zadání
Typicky zabere: 7 min
Ukázka
Jak dlouho si Emilie četla?
Sloupcové grafy (těžké)
87 zadání
Typicky zabere: 9 min
Ukázka
Kdo byl venku o 45 minut déle, než si četl?
Psaná odpověď
Cvičení, ve kterém píšete odpověď na klávesnici.

Sloupcové grafy (lehké)
16 zadání
Typicky zabere: 4 min
Ukázka
Jak se jmenuje hrad, na kterém je více černých kuchyní?

Sloupcové grafy (střední)
17 zadání
Typicky zabere: 5 min
Ukázka
Kolik bytostí v Růžovém království žije v lesích?



Slovní úlohy se sloupcovými grafy (střední)
23 zadání
Typicky zabere: 15 min
Ukázka
Martin udělal ve třídě průzkum oblíbených zvířat. Kolik kluků má jako oblíbené zvíře kočku?

Petr udělal ve své třídě průzkum oblíbených příchutí zmrzliny. Kolik žáků má rádo nejméně oblíbenou příchuť?

V grafu vidíme vývoj počtu odběratelů tří vybraných JůTůberů v průběhu čtyř let. O kolik odběratelů měl v roce 2015 Jirka Král více než zbylí dva JůTůbeři dohromady?


Porozumění
Prohlédněte si vypracované řešení příkladů v Pythonu či ukázkové modely. Pro každý příklad dostanete několik kontrolních otázek, které otestují vaše porozumění problému.
Sloupcové grafy

Krok po kroku
V tomto cvičení doplňujete jednotlivé kroky v rozsáhlejším postupu. Jednotlivé úlohy jsou v podstatě řešené příklady, na kterých se můžete naučit, jak správně uvažovat o různých typech problémů.
Toto cvičení je aktuálně v testovacím provozu, zatím obsahuje jen několik ukázek. Další příklady budou postupně přidávány.

Sloupcové grafy (lehké)
4 zadání
Typicky zabere: 6 min
