Logické brány

Logické spojky jsou v počítači reprezentovány součástkami, kterým se říká logické brány. Z logických bran se pak dají skládat složitější logické obvody, které dokáží například sčítat nebo násobit čísla.

Příklady logických bran

Negace

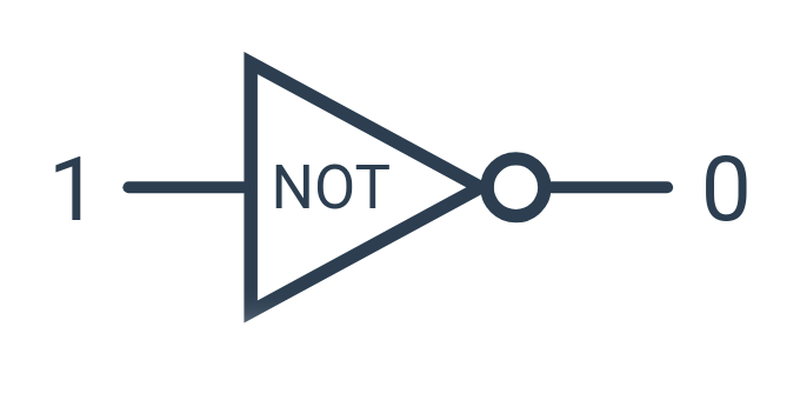

Negace se u logických bran značí kolečkem na výstupu. Samotná negace má jeden vstup a jeden výstup, a značí se trojúhelníkem s kolečkem.

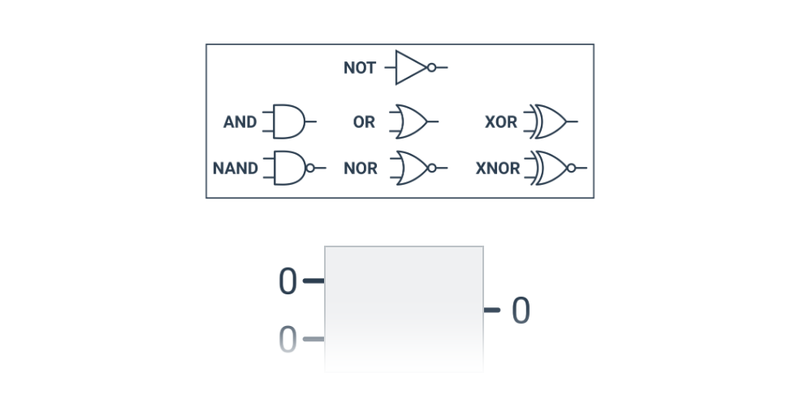

Známé spojky and, or a xor mají své vlastní značky a jejich negace se tvoří přidáním kolečka na výstup. Spojka nand značí negaci od and, tedy not and, spojka nor značí negaci od or, tedy not or, a spojka xnor značí negaci od xor, tedy not xor.
